AF Series

セレクティブフローはんだ付け装置

インラインタイプ、セル生産タイプから生産工程、導入コスト、スペース等に合わせてお選びいただけます。
ドットフラクサー、はんだ送りフィーダー、カメラスキャンティーチング機能が全機種に搭載されています。
各セレクティブフローはんだ付け装置の機能については、製品仕様の「機能一覧」をご参照ください。

製品特徴製品仕様製品外形図ダウンロード

AF iN4050 インラインセレクティブフロー

AF iN4050A インライン / オールインワンセレクティブ

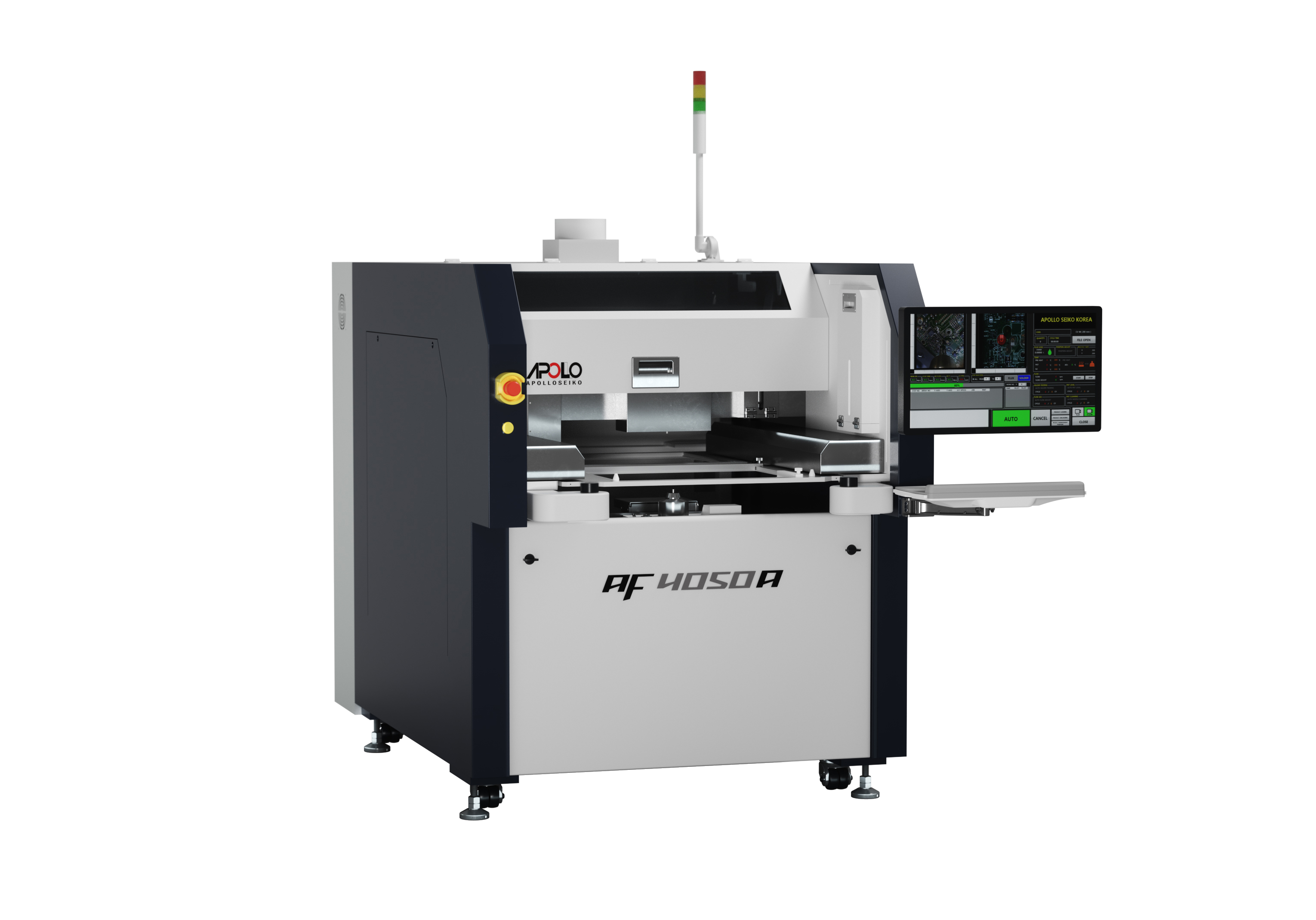

AF 4050A セル生産

製品特徴

インラインタイプ

「プリフラックス」「プリヒート」「はんだ付け」の3工程からなる構成されます。
自動ノズルクリーナーをはじめ、フロー高さ・温度の自動管理機能やワーク位置検出カメラ等、様々な機能を標準装備しています。
設置場所、前後工程、サイクルタイムなどにより、ALL-in-oneタイプかモジュールタイプどちらかお選び頂けます。

AF iN4050 Z3　インラインタイプ

モジュールタイプのインライン装置なので、予算やタクトに合わせて自由に追加連結することが可能です。

インライン / オールインワンタイプ

1台で3工程を行う、多品種少量生産向けオールインワンセレクティブフローのインラインタイプです。
コンベアタイプや対応基板に応じてモデルを選択できます。

AF iN4050A　インライン/オールインワンタイプ

セル生産タイプ

一台で「プリフラックス」、「プリヒート」、「はんだ付け」を行う多品種少量生産向けオールインワンのセレクティブフローです。

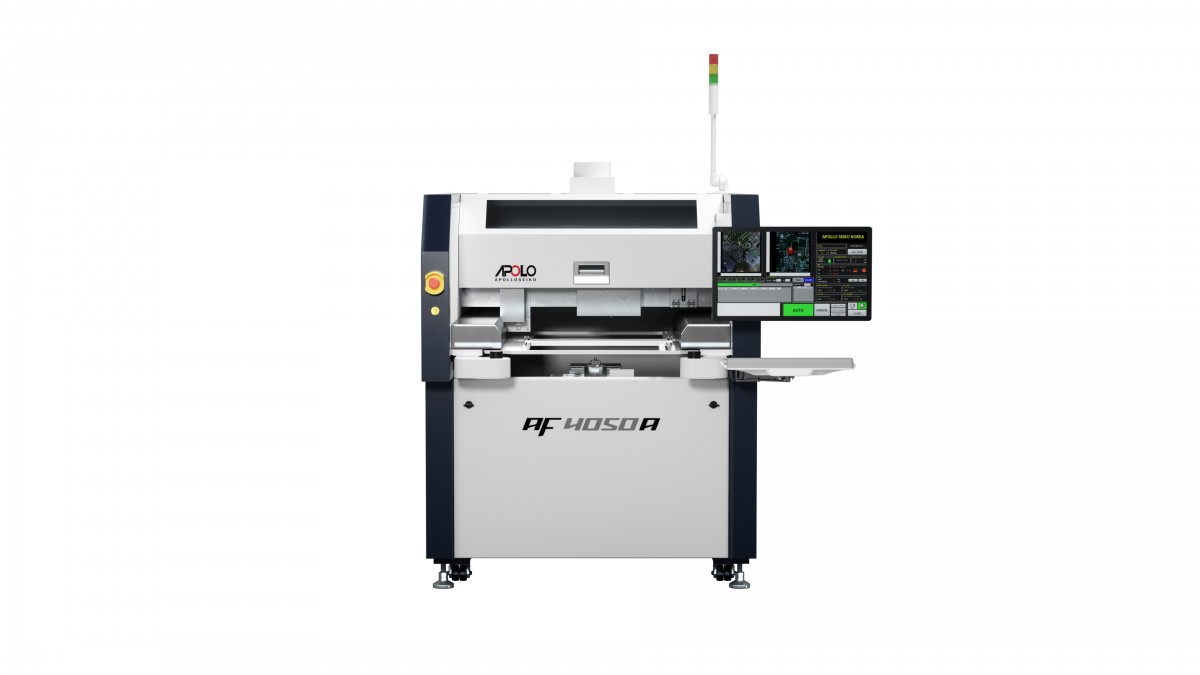

AF 4050A　セル生産タイプ

機能一覧

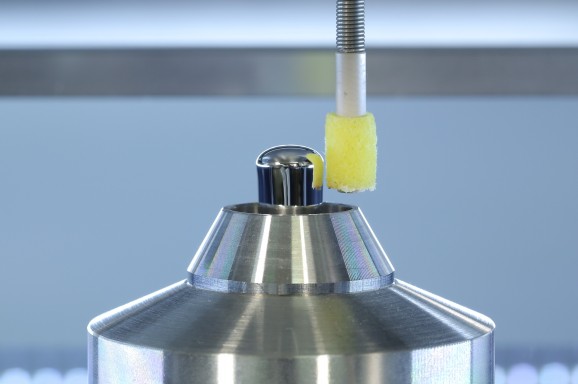

自動ノズルクリーナー

安全性とメンテナンス性を考え、従来手動だったノズルの掃除を自動化しました。

はんだ送りフィーダー

管理が容易な線はんだをフィーダーではんだ槽へ自動で送ります。
はんだ切れ、はんだ詰まり検出機能付きです。

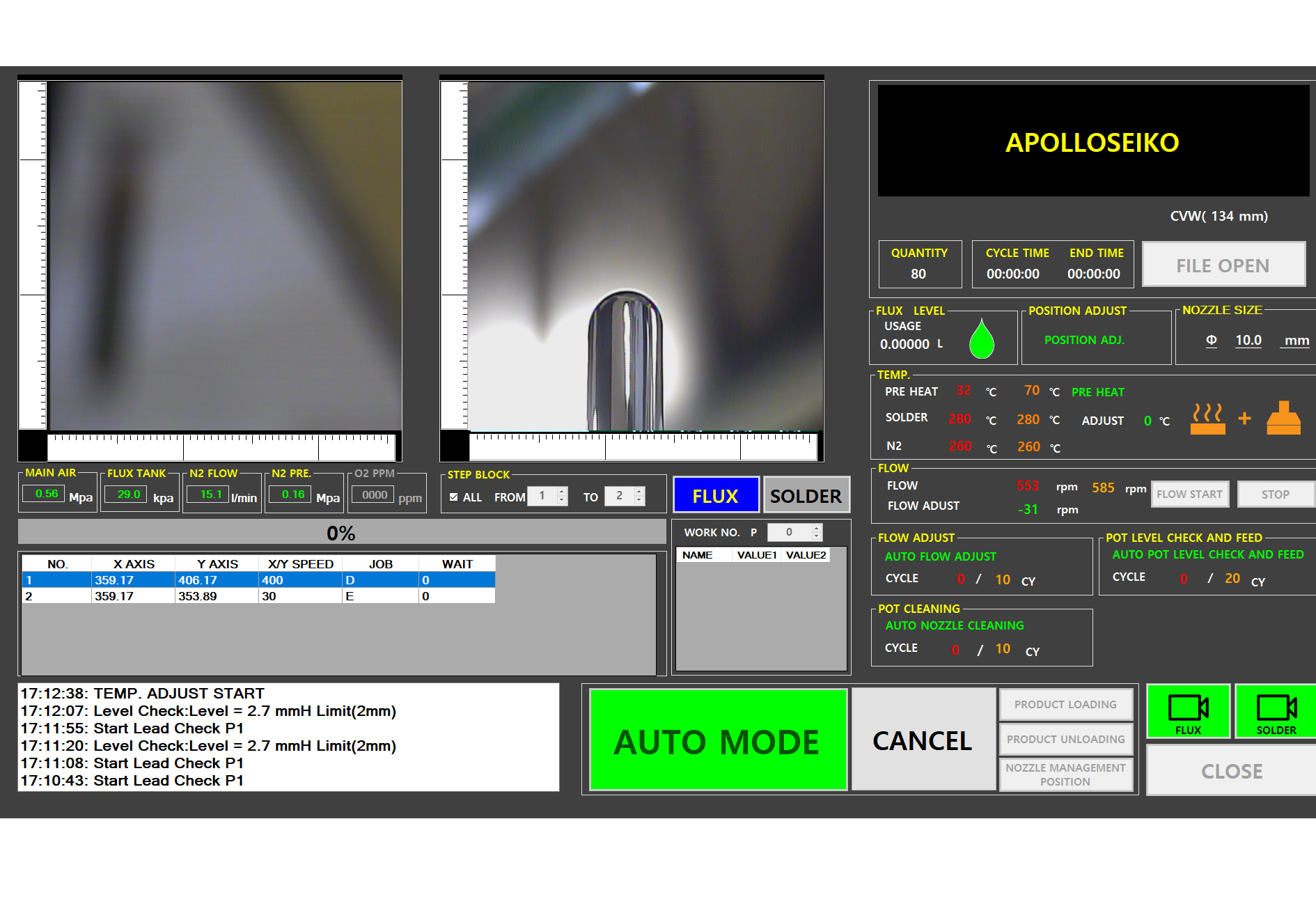

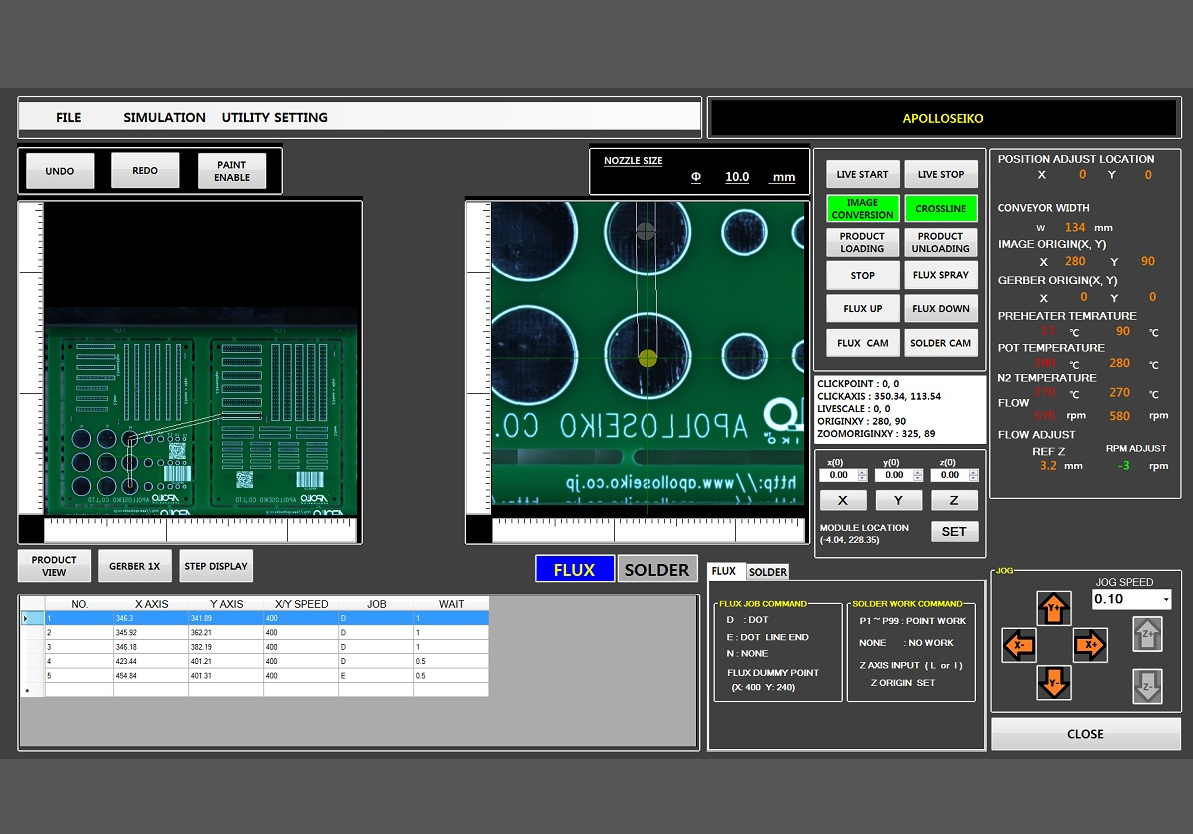

カメラスキャンティーチング機能

装置にセットしたワークをダイレクトにスキャンし、ティーチングすることが可能です。

フロー高さ自動管理機能

はんだ液面高さの変化やインペラーの回転数のバラツキから発生するフロー高さの変化をプローブでチェックし、補正します。

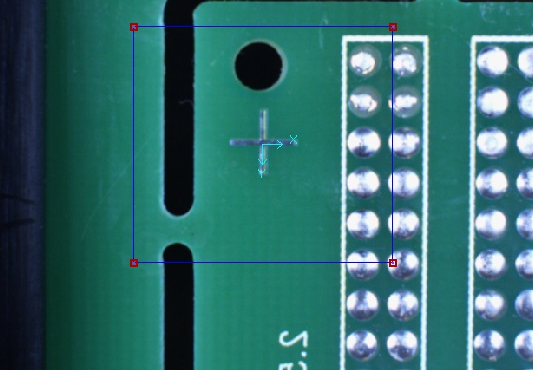

ワーク位置検出カメラ

プリフラックス、はんだ付け時のワークの位置ズレを検知、補正します。

N2ヒーター

はんだ槽へ送る窒素をあたためることによって、噴流が安定します。

AF Series 特徴

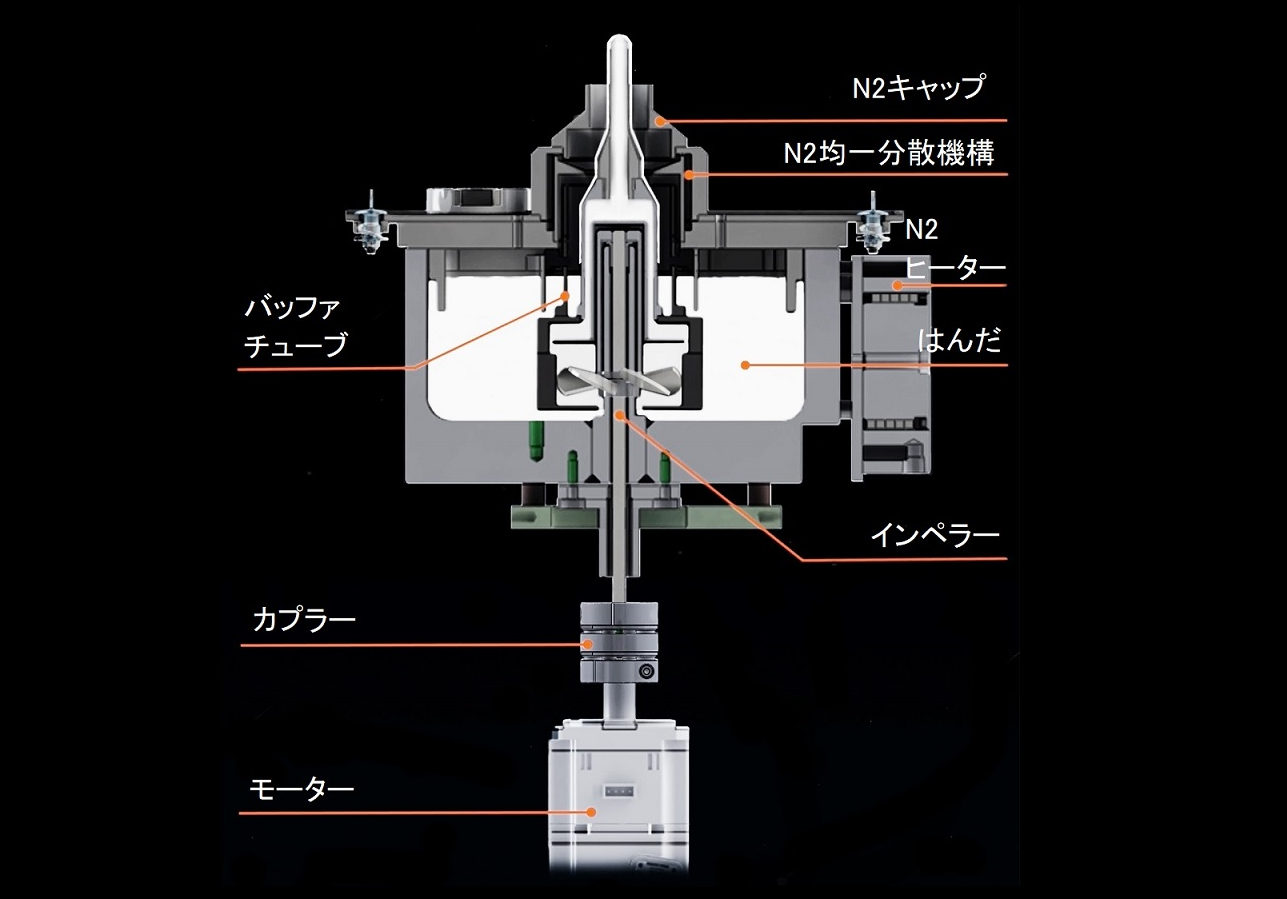

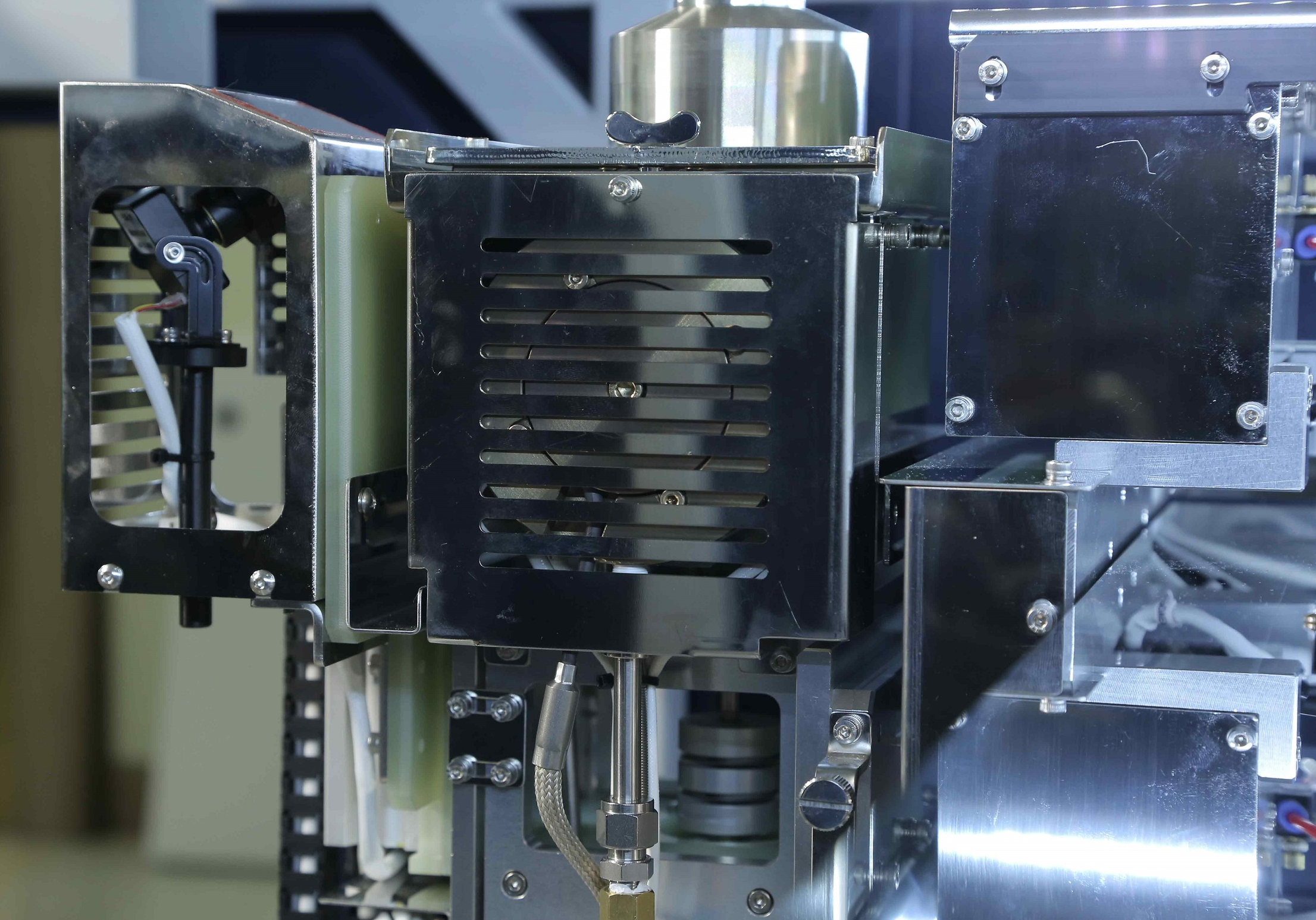

はんだ槽

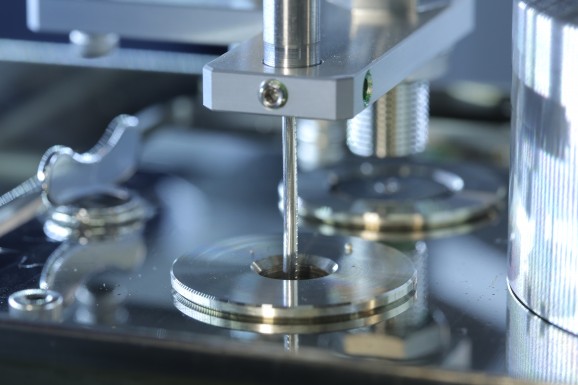

6.5Kgの小型はんだ槽を採用することで、装置立ち上がり時間が短縮され、またドロス発生量を抑制します。インペラーの回転方式はモーター直結方式を採用する事で、ベルトやチェーン駆動の欠点となる伸び、滑りが起きず、回転数を安定させます。
自動ノズルクリーナー、フロー高さ自動管理機能を搭載しており安定した噴流を実現します。

マイクロジェットフラックス

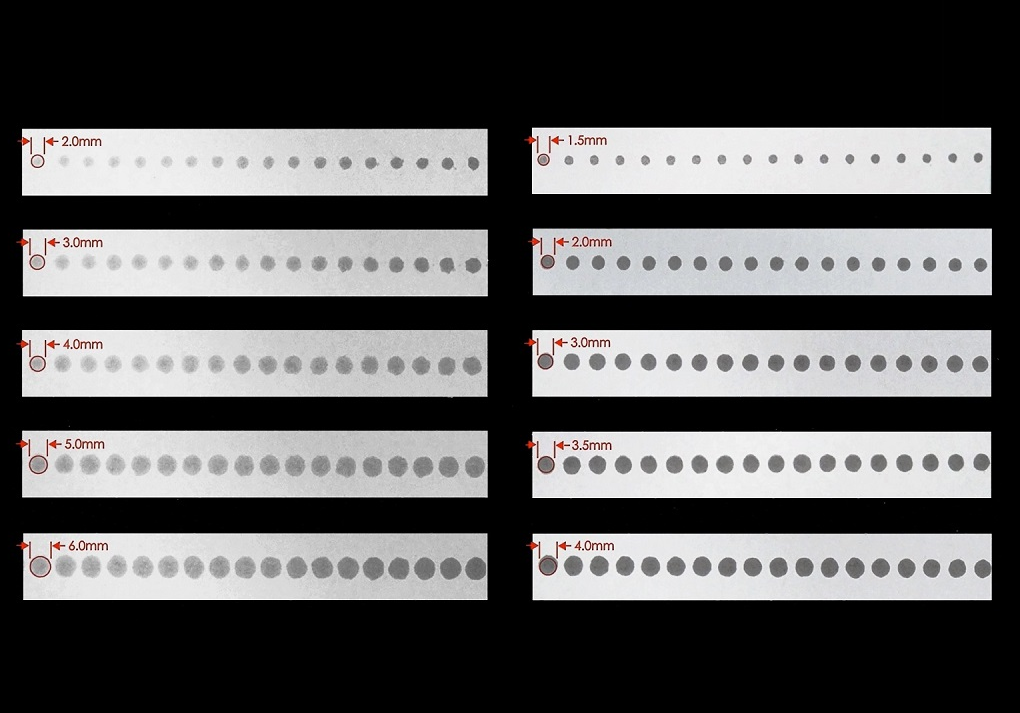

ドットサイズを5段階から選択・設定する事が可能です。また、塗布サイクルは10~100msの範囲で設定でき、ワークに適したフラックスの塗布を実現します。

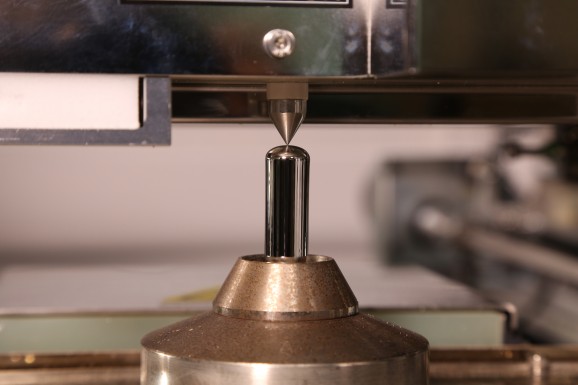

(左)標準ノズル　(右)オプションノズル

リモートコントロール機能

装置をネットワークに接続することでリモートが可能です。
リモートによるセットアップ、ティーチング、ソフトバージョンのアップデート、トラブル発生時の迅速な対応等さまざまな用途に使用出来ます。

製品仕様

製品仕様ダウンロード

製品外形図ダウンロード

※ご希望のダウンロード形式をお選びください。なお、ダウンロードには会員登録が必要です。

機種	ダウンロード形式
AF iN4050	PDFダウンロード DWGダウンロード
AF iN4050A	PDFダウンロード DWGダウンロード
AF 4050A	PDFダウンロード DWGダウンロード
